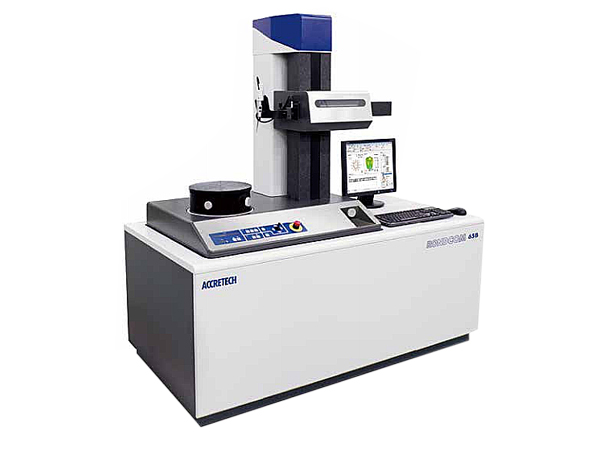

東京精密圓柱度儀65B

?高精度旋轉精度0.01μm

?高效率自動調心/調平，60秒以內完成

?高剛性立柱，基座，R軸測臂使用輝長巖能夠長期保證精度不變

?內置除震臺

在線咨詢

全國熱線

0512-5523-2818

產品特點 product feature

1610503949(1)

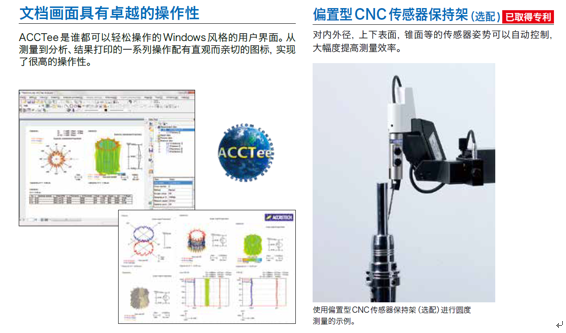

全新開發的驅動·導向方式，實現高等級的精度 ?RONDCOM 65B搭載了新開發的機構（Z軸立柱及R軸驅動部）集合了東京精密傳統和技術精髓。 ?全新驅動方式采用了長久以來深獲廣大客戶贊譽，表面粗糙度、輪廓測量機所使用的非接觸、低振動線性馬達驅動技術和全新開發的定位機構。此外，導向方式也采用了新開發的機構，既繼承了經三坐標測量機多年實踐、RONDCOM60系列也成功應用的空氣軸承非接觸支撐技術，更把空氣軸承升級為RONDCOM專用的更低振動版本通過驅動、導向方式的有機結合，回轉精度、各軸的定位精度和直線度大幅提高，實現了高精度。 ?由于驅動均采用非接觸式方式、導軌沒有磨損，確保設備的高精度長期安定。 新開發的測力控制傳感器，偏置型傳感器保持架 ?通過新開發的測量力控制傳感器，可以在軟件上自動調整測量方向，測力和前向行程。通過測量方向、測力的自動調節功能。選配了CNC偏置保持支架，可避免與R軸干涉，可測量多種多樣的工件。另外，外直徑測量與上表面的切換，只需要簡單地將保持支架放倒即可。高精度直徑測量，旋轉精度0.01μm ?根據RONDCOM NEX系列有實際成果的對向直徑測量功能，可以消除由于溫度變化和母線偏差造成的誤差，實現高精度測量。另外，由于搭載了新開發的自動母線調整機構，因此可以提高對母線偏差造成的誤差的消除效果，進行極高精度的直徑測量。
