  • 大型CNC影像測量機QV ACCEL

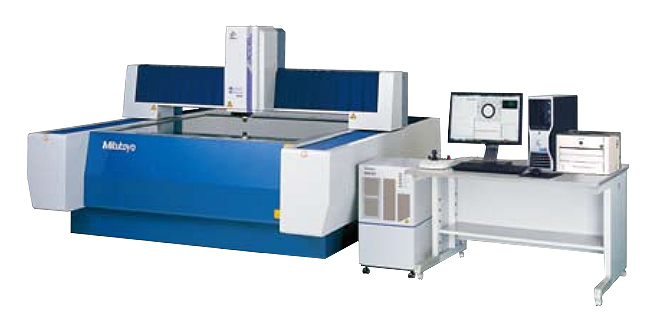

大型CNC影像測量機QV ACCEL

?門移動構造

?新增應對高密度

?自動對焦功能

?實現接觸和非接觸式測量

全國熱線

0512-5523-2818

產品特點 product feature

  • 大型CNC影像測量機QV-ACCE
  • 門移動構造 ? QV ACCEL系列采用了門移動構造，因為工作臺不動所以實現了固定工件夾具的簡單化。為此，不僅縮短了夾具的制作工時，而且更加適合易碎工件及輕薄工件的測量。 新增應對高密度 ?產品種類中新增了應對高密度，小型化IC組件、大型印刷電路板、金屬膜、液晶顯示屏的 QV ACCEL808/1010 系列及應對大型液晶顯示屏的QVACCEL1212/1517系列。 自動對焦功能 ?所有型號的產品都具有表面、邊緣和圖案自動對焦的功能，增加了測量靈活性以用于多種用途。 實現接觸和非接觸式測量 ?接觸式觸發測頭可在一臺機器中，實現接觸和非接觸式測量。

產品規格 product detail

QV ACCEL808  QV ACCEL1010   QV ACCEL1212   QV ACCEL1517
測量范圍 ( X × Y × Z ) 800 × 800 × 150mm 1000 × 1000 × 150mm   1250 × 1250 × 100mm   1500 × 1750 × 100mm
放大倍率轉換系統  PPT1X-2X-6X
分辨力 0.1μm
長度測量裝置 線性編碼器
影像測量方法 CCD 照相機
照明裝置 同軸照明 白色 LED
透射照明 白色 LED
程控環形照明  白色 LED
測量精度 * 1 * 2 E1X, E1Y ( 1.5+3L/1000 ) μm  ( 2.2+3L/1000 ) μm
E1Z ( 1.5+4L/1000 ) μm ( 2.5+5L/1000 ) μm
E2XY ( 2.5+4L/1000 ) μm ( 3.5+4L/1000 ) μm
重復精度 * 1 短尺寸 X, Y 軸 3 σ = 0.2μm
長尺寸 3 σ = 0.7μm  3 σ = 1.5μm
工作臺玻璃尺寸 883 × 958mm 1186 × 1186mm 1440 × 1440mm  1714 × 1968mm
臺面最大承重 * 3  10kg 30kg  30kg  30kg
尺寸 ( W × D × H )   1475 × 1860 × 1578mm 1912 × 2141 × 1603mm   2166 × 2370 × 1554mm   2440 × 2898 × 1554mm
重量 ( 包括機器設置臺 )  約 2050kg 約 2950kg  約 3600kg  約 4500kg
*1  依據三豐公司的檢查方法。
*2 L = 任意 2  點之間的尺寸 ( mm )
*3   不包括極端的載重、集中載重。
