銘尚精密 原裝進口 原廠技術

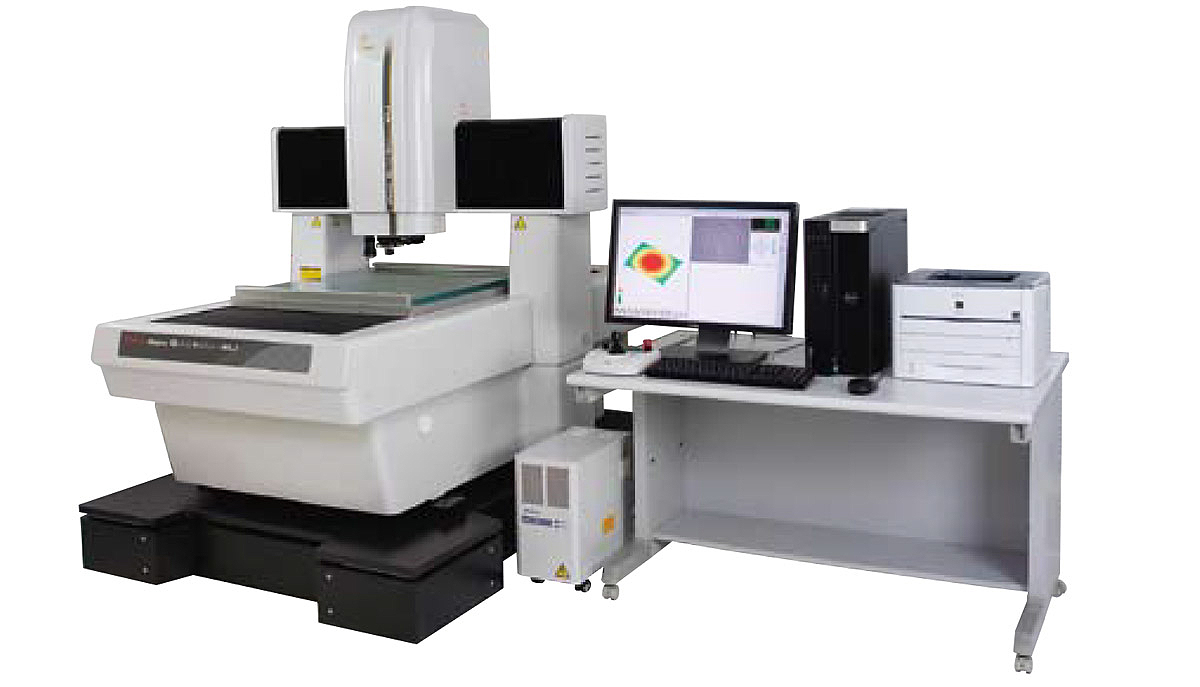

  • 非接觸式3D測量機Hyper QV WLI

非接觸式3D測量機Hyper QV WLI

?可實現非接觸測量

?配有影像測量系統

?標準影像測量功能

?大工作臺

全國熱線

0512-5523-2818

產品特點 product feature

  • 非接觸式3D測量機Hyper-QV-WLI
  • 可實現非接觸測量 ?1臺設備即可實現坐標，尺寸和 3D 形狀的非接觸測量。 配有影像測量系統 ?配有白光干涉儀的高精度、雙鏡頭影像測量系統。 準確測量 ?白光干涉儀利用高縱橫比對形狀進行準確測量。 標準影像測量功能 ?標準影像測量功能能夠連續不間斷地進行坐標、尺寸和 3D 形狀測量。 大工作臺 ?大工作臺能準確地處理大尺寸工件，如印制電路板。

應用實例 product application

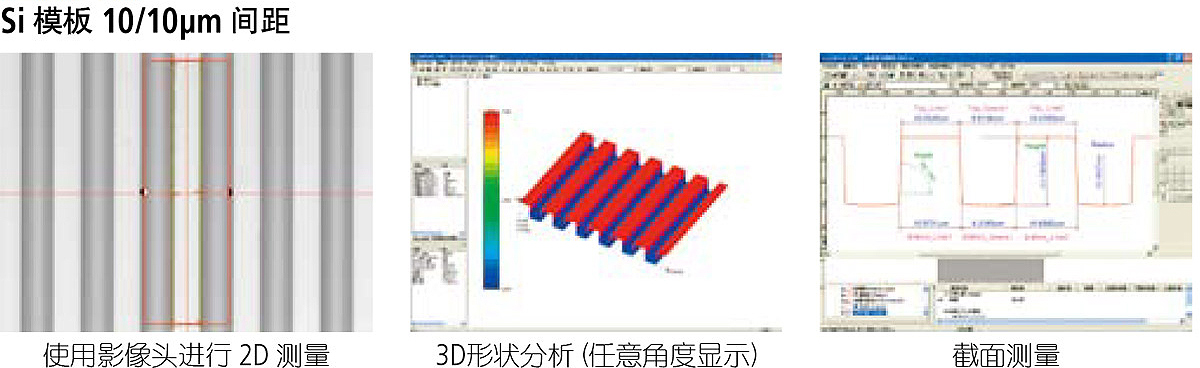

非接觸式3D測量機Hyper-QV-WLI應用實例

產品規格 product detail

Hyper QV WLI 302   Hyper QV WLI 404   Hyper QV WLI 606
測量范圍 ( X × Y × Z ) 影像測量區域  300 × 200 × 190 mm   400 × 400 × 240mm   600 × 650 × 220mm
WLI 測量區域 * 1 215 × 200 × 190 mm   315 × 400 × 240mm   515 × 650 × 220mm
WLI 光學測頭裝置
視場 ( H × V ) 10X 鏡頭 :  約 0.32 × 0.24mm / 25X  鏡頭 :  約 0.13 × 0.10mm
重復精度 2 σ ≤ 0.08μm
Z 軸掃描范圍 * 2   170μm
影像光學測頭裝置
放大倍率轉換系統 PPT1X-2X-6X
影像測量方法 黑白 CCD 照相機
照明裝置 同軸照明 白色 LED
透射照明  白色 LED
程控環形照明 白色 LED
測量精度 E 1X , E 1Y ( 0.8+2L/1000 ) μm
E 1Z  ( 1.5+2L/1000 ) μm
E 2XY  ( 1.4+3L/1000 ) μm
主裝置
分辨力 0.01μm
臺面最大承重 15kg 25kg 35kg
導向系統 直動式硬軸承
尺寸 ( W × D × H )  859 × 950 × 1606 mm 1027 × 1407 × 1781 mm   1309 × 1985 × 1792 mm
重量 ( 包括防振臺架 )  約 490kg  約 1160kg 約 2275kg
*1: WLI  頭可移動， WLI 3D 形狀測量范圍為 1 視場。
*2:   標準型。通過改變掃描間距最大 200μm 。
